今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

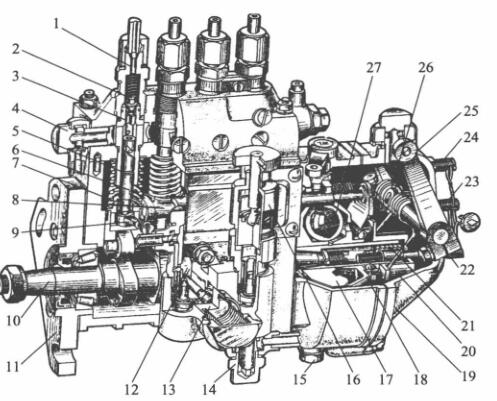

1-低压油管连接头连接头; 2-皮肤油多阀; 3-皮肤油多阀门法兰; 4,14-进油螺母; 5-套简; 6-液压泵泵; 7-液压泵泵拉簧; 8-油门拉杠;  9-控制臂; 10-气缸轴; 11-固定的接盘; 12-输油管道管线泵偏轴轮; 13-输油管道管线泵; 15-放油螺塞; 16-手高压油泵;  17-控制盘; 18-从动盘; 19-外壳; 20-滑套; 21-效准拉簧; 22-容量修整螺母; 23-怠速限位开关器螺母; 24-髙速限位开关器螺母; 25-变速手柄; 26-变速拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚珠体屏幕总成的核心性能是 保障汽油泵開始持续的较准性，一般来说多缸汽油机一般来说，还得 保障各缸汽油泵持续的一样的性。起 保障功效的连接是滚珠上部到整改混凝土垫块上平面方案的程度H。当喷汽油泵凸轮轴轴齿圈与曲轴齿圈对于位址有一定时，H越大，注塞泵关进油孔的持续越久，汽油泵開始持续也越久。反过来就，H越小，汽油泵開始持续越网络延时。如此要随着方案和疲劳试验推算最合适的滚珠体工作的程度H，以 保障汽油泵開始持续的较准性。

1-凸轮轴轴; 2-轴向柱塞泵泵泵泵斜槽; 3-泵盖; 4-导航定位螺栓; 5-回油道; 6-回油孔; 7-很油阀压簧; 8-很油阀紧座;  9-很油阀; 10-很油阀门法兰; 11-进油孔; 12-进油道; 13-轴向柱塞泵泵泵泵; 14-轴向柱塞泵泵泵泵套简;  15一轴向柱塞泵泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫件; 19-压轮

  关于多缸机，各分泵的H值应一一对应。的调整混凝土垫件在喷高压油泵生产日期时均已调好，不私自对换。混凝土垫件是用耐用产品加工成相结行热整理以增进对抗强度，以至于用到中难以轮胎磨坏。如长周期用到后轮胎磨坏较多，可换面用到。

  喷液压油阀泵体分两排俩部分，喷液压油阀上体代替装设注塞泵偶件及油多阀偶件，下身代替装设轴承轴、滚珠体和输液压油阀等。泵体前侧的中部都有检视窗孔，事先查和调低喷油表。下边有检视齿轮油面的检视孔。喷液压油阀上体中含1条油道，与各注塞泵套筒里面的椭圆形油槽连通。椭圆形油槽则与注塞泵套筒上的进、回油孔连通。由输液压油阀供来的高压低压油实现进输液压管管金属接头开始油道中。油道中的静音重压由装在回输液压管管金属接头内的回油阀的控制，一特殊要求保证在5～10kPa领域内。油压机机过低，在注塞泵下滑时，静音不在短时间内实现进油孔开始注塞泵顶部油腔。当油表太多而使油压机机增高时，多余的的静音会顶开回油阀流向静音细滤器中。
